Устройства HXGN□-12/630-20 и HXGN□-12/1250-31.5 являются внутренними камерными стационарными металлозамкнутыми высоковольтными коммутационными устройствами кольцевого типа на 12 кВ. Они широко применяются в городских распределительных сетях, жилых комплексах, промышленных предприятиях, блочных трансформаторных подстанциях и других объектах для обеспечения кольцевого/конечного электроснабжения, управления нагрузкой и защиты от коротких замыканий.
Устройства HXGN□-12/630-20 и HXGN□-12/1250-31.5 являются внутренними камерными стационарными металлозамкнутыми высоковольтными коммутационными устройствами кольцевого типа на 12 кВ. Они широко применяются в городских распределительных сетях, жилых комплексах, промышленных предприятиях, блочных трансформаторных подстанциях и других объектах для обеспечения кольцевого/конечного электроснабжения, управления нагрузкой и защиты от коротких замыканий.
● H: кольцевая сеть
● X: камерная конструкция
● G: стационарная конструкция
● N: внутренняя установка
● □:Порядковый номер конструкции
● 12: номинальное напряжение (кВ)
● 630/1250: номинальный ток (А)
● 20/31.5: номинальный кратковременный выдерживаемый ток (кА)
Таблица 1 – Технические параметры шкафа
| Параметр | Единица измерения | Техническое значение | ||
| Тип шкафа | / | стационарный | ||
| Номинальное рабочее напряжение | кВ | 12 | ||
| Номинальная частота | Гц | 50 | ||
| Уровень изоляции | выдерживаемое напряжение промышленной частоты 1 мин | кВ | 42 | |
| грозовой импульс выдерживаемого напряжения | кВ | 75 | ||
| Питание | цепь управления | S | 2 | |
| вспомогательная цепь | кА | 20 | ||
| Степень защиты | / | IP40 | ||
Таблица 2 – Технические параметры нагрузочного выключателя
| Параметр | Единица измерения | Техническое значение | ||
| Тип выключателя | / | нагрузочный выключатель | комбинированное электрооборудование с нагрузочным выключателем | |
| Номинальный ток | А | 630 | 125 | |
| Номинальный кратковременный выдерживаемый ток (4 с) | кА | 20 | / | |
| Номинальный пиковый выдерживаемый ток | кА | 50 | / | |
| Номинальный ток отключения КЗ | кА | / | 31,5 | |
| Время отключения, инициированное плавким предохранителем | мс | / | 30-40 | |
| Время отключения, инициированное расцепителем | мс | 40-50 | ||
| Время подпружиненного включения | мс | ≤2 | ||
| Механический ресурс | раз | 10000 | ||
Таблица 3 – Технические параметры вакуумного выключателя
| Параметр | Единица измерения | Техническое значение | ||
| Способ установки | / | прямой | боковой | |
| Номинальный ток | А | 630/1250/1600 | 630/1250 | |
| Номинальный ток отключения КЗ | кА | 20/25/31,5 | ||
| Количество отключений при номинальном токе КЗ | раз | 30 | ||
| Номинальный кратковременный выдерживаемый ток (4 с) | кА | 20/25/31,5 | ||
| Номинальный пиковый выдерживаемый ток | кА | 50/63/80 | 50/63/80 | |
| Механический ресурс | раз | 30000 | ||
| Номинальный порядок операций | с | 0-0,3-CO-180-CO | ||
| Номинальный порядок операций | с | фидер | O-0,3-CO-180-CO |
| прием/секционирование | O-0,3-CO-180-CO | ||
| Время включения | нс | ≤60 | |
| Время отключения | нс | ≤40 | |
| Сопротивление главной цепи | мкОм | ≤150 | |
| Количество отключений при номинальном токе КЗ | раз | 50 | |
| Механический ресурс | раз | 20000 | |
| Номинальный ток шкафа | А | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номинальный ток отключения КЗ | кА | 25, 31,5, 40, 50 | |
| Номинальный кратковременный выдерживаемый ток (4 с) | кА | 25, 31,5, 40, 50 | |
| Номинальный пиковый выдерживаемый ток | кА | 63, 80, 100, 125 | |

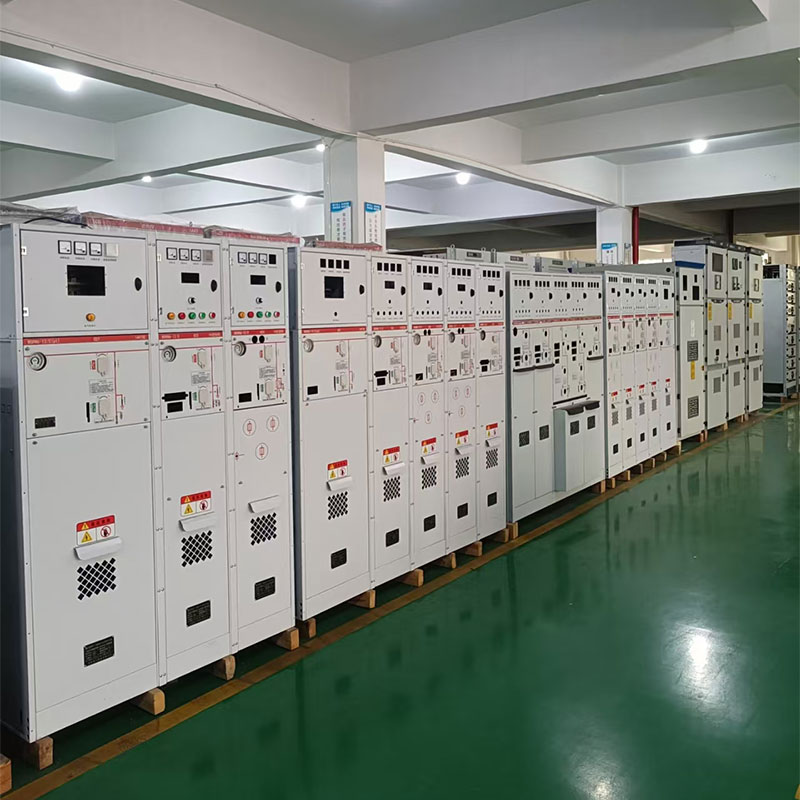

Устройство HXGN-12 представляет собой трехфазное переменное металлозамкнутое устройство кольцевого типа на 12 кВ, частотой 50 Гц, предназначенное для внутренней установки. В его базовую комплектацию входят блоки нагрузочных выключателей, комбинаций нагрузочный выключатель-предохранитель, выключателей и других элементов. Устройство соответствует требованиям блокировки пяти предотвращений, отличается компактностью, высокой надежностью, отсутствием необходимости в сложном техническом обслуживании и гибкостью компоновки.
● Компактная конструкция, экономия места

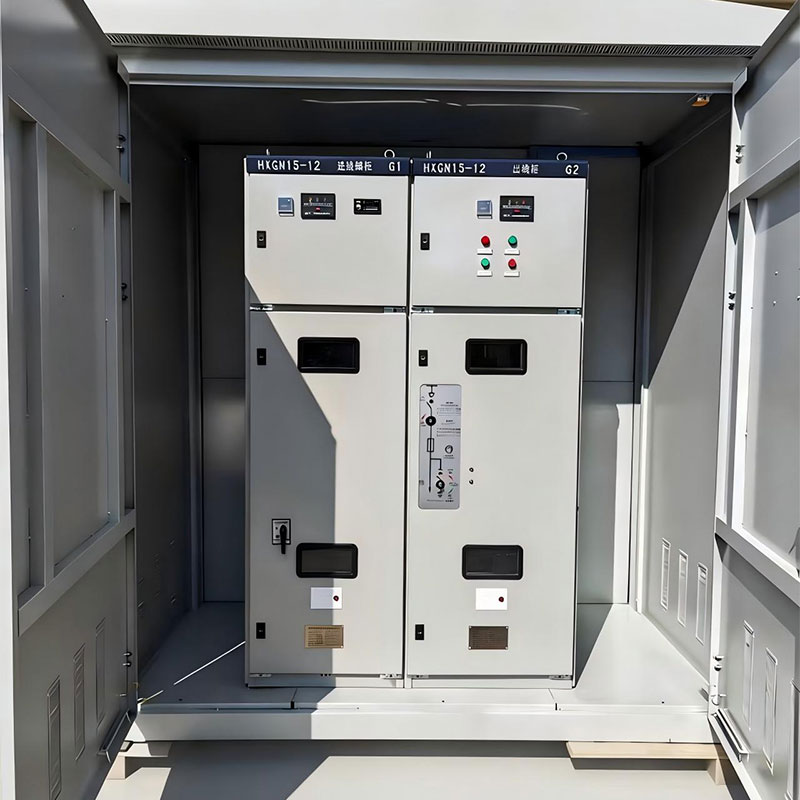

Используется модульная камерная конструкция, небольшие габариты, рациональная компоновка. Устройство может устанавливаться внутри помещений вплотную к стене/рядом, а также встраиваться в блочные трансформаторные подстанции, значительно экономя пространство распределительных помещений.
● Надежная работа, удобство обслуживания
Стационарная конструкция не имеет сложных подвижных элементов, поэтому вероятность отказов низкая. Шкаф выполнен по схеме металлической герметизации, внутренние элементы надежно защищены, повседневный осмотр и замена элементов просты, объем эксплуатационных работ минимален.
● Гибкие схемы, высокая адаптивность
Возможна гибкая комплектация основного выключателя (нагрузочный выключатель / выключатель / комбинация с предохранителем), трансформаторов и вторичных защитных элементов в соответствии с требованиями распределения электроэнергии. Устройство подходит как для кольцевой связи и конечного распределения, так и для защиты трансформаторов, коммутации конденсаторных батарей и других сценариев.
● Совершенная безопасная защита
Обладает полной механико-электрической блокировкой (предотвращение ошибочного включения/отключения, работ под напряжением, попадания в отсеки под напряжением). Степень защиты шкафа достигает IP3X/IP4X, что эффективно предотвращает ошибочные действия персонала и попадание твердых частиц, гарантируя безопасную эксплуатацию.
● Высокая стойкость к коротким замыканиям
Модель на 630 А выдерживает кратковременный ток 20 кА/4 с, модель на 1250 А – 31,5 кА/4 с, что эффективно противостоит ударным нагрузкам при коротких замыканиях в системе и обеспечивает стабильность распределительной сети.
● Широкий спектр применения
Охватывает городские распределительные сети, промышленные предприятия, жилые комплексы, высотные здания, муниципальные объекты, блочные трансформаторные подстанции и другие сценарии, удовлетворяя различным потребностям распределения электроэнергии класса 12 кВ.
● Температура окружающей среды: от −25 °С до +40 °С, средняя суточная температура за 24 часа не превышает +35 °С
● Высота над уровнем моря: не более 2000 м (для высокогорных районов требуется индивидуальное изготовление с понижением параметров)
● Относительная влажность: суточное среднее значение ≤ 95 %, месячное среднее значение ≤ 90 %; отсутствие конденсата, коррозионных газов, легковоспламеняющихся и взрывоопасных сред
● Атмосферные условия: отсутствие взрывоопасной обстановки, сильного загрязнения, химической коррозии и сильных вибраций
● Место установки: только внутри помещений, без прямого солнечного излучения, дождя, брызг воды и пыльных бурь
● Угол наклона при установке: ≤ 5°
● Отсутствие сильных электромагнитных помех и частых вибрационных ударов
● Параметры питания: переменный ток 50 Гц, номинальное напряжение 12 кВ, номинальный ток 630 А/1250 А (выбор по модели)
