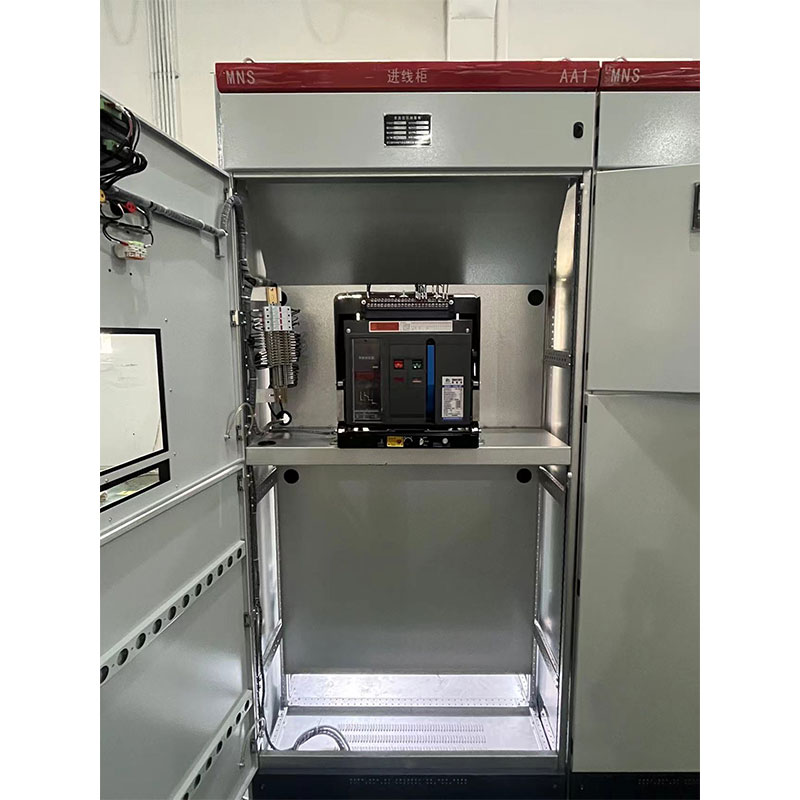

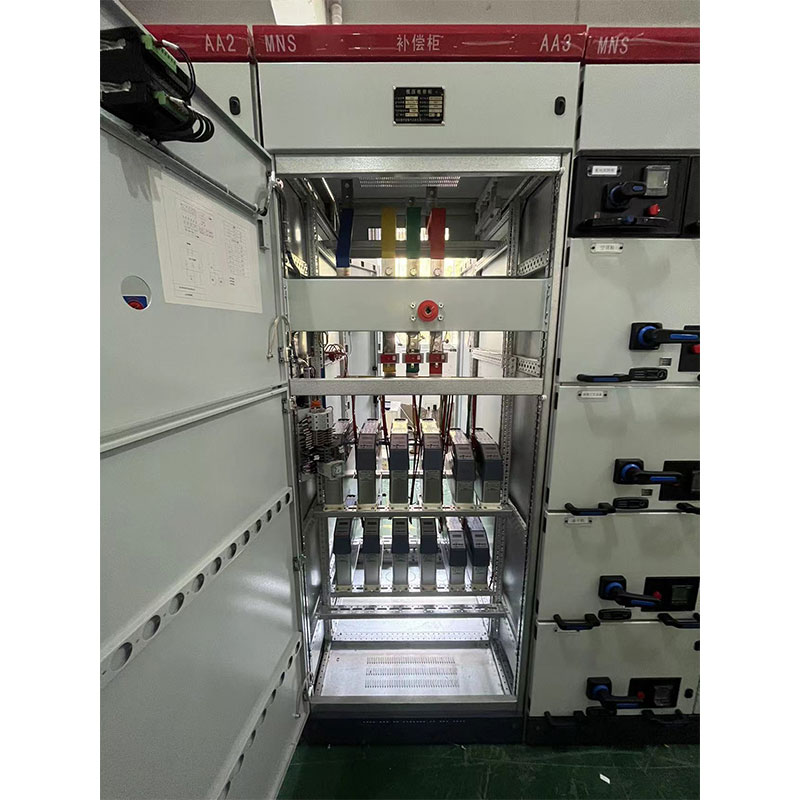

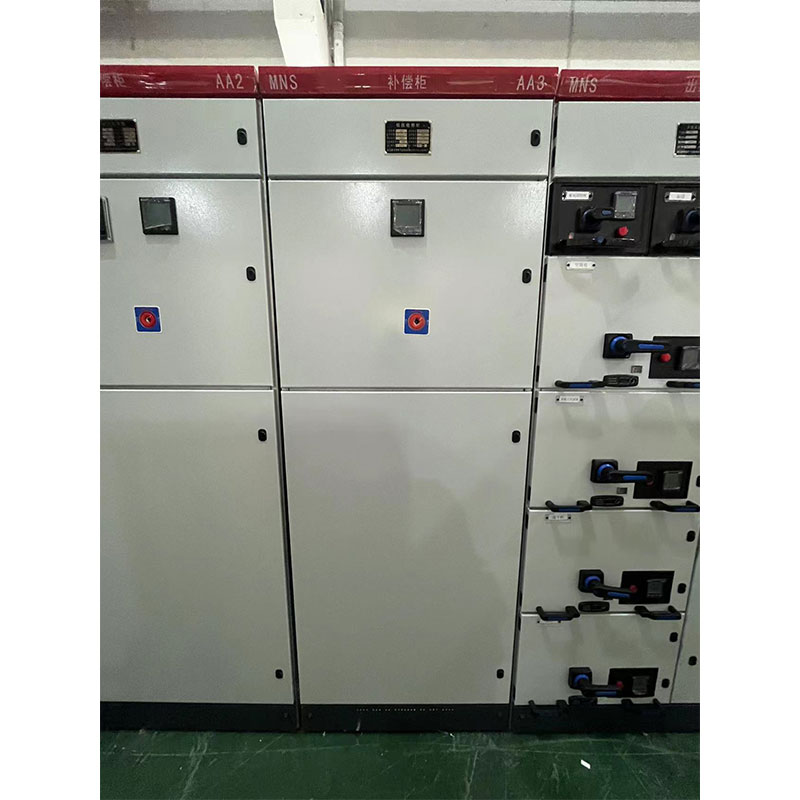

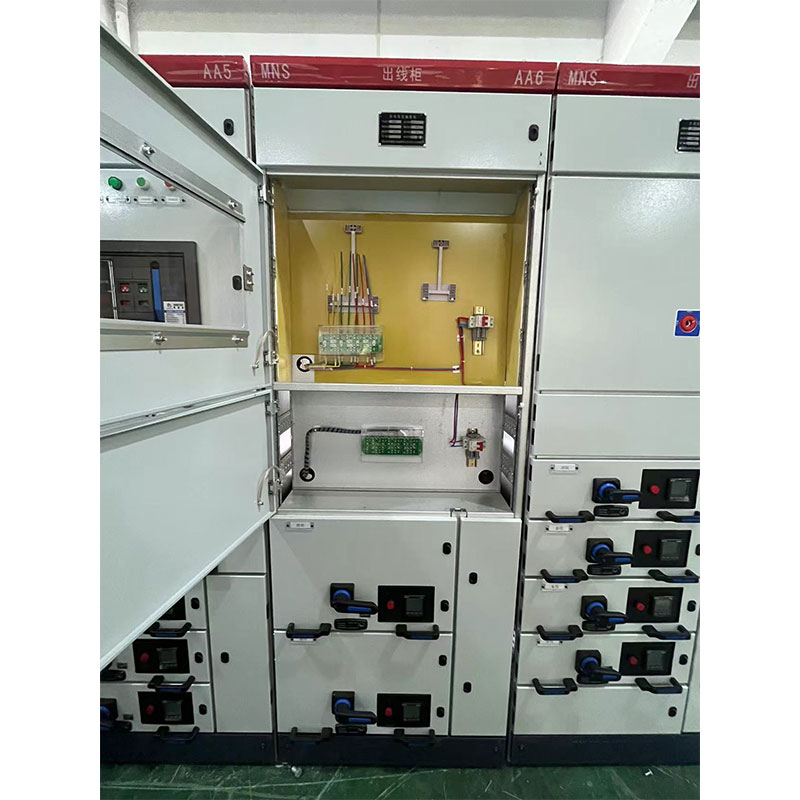

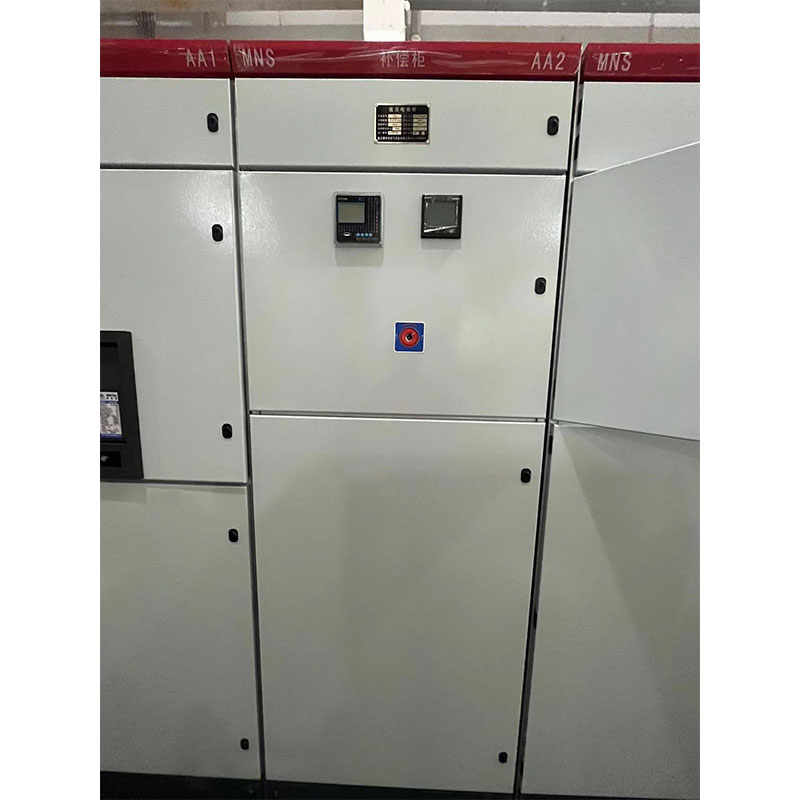

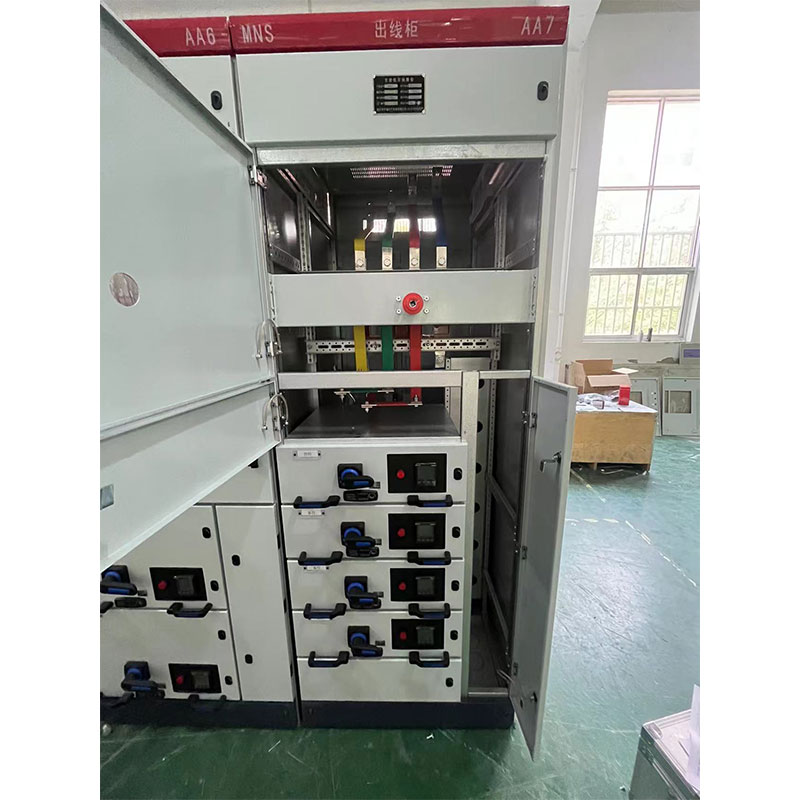

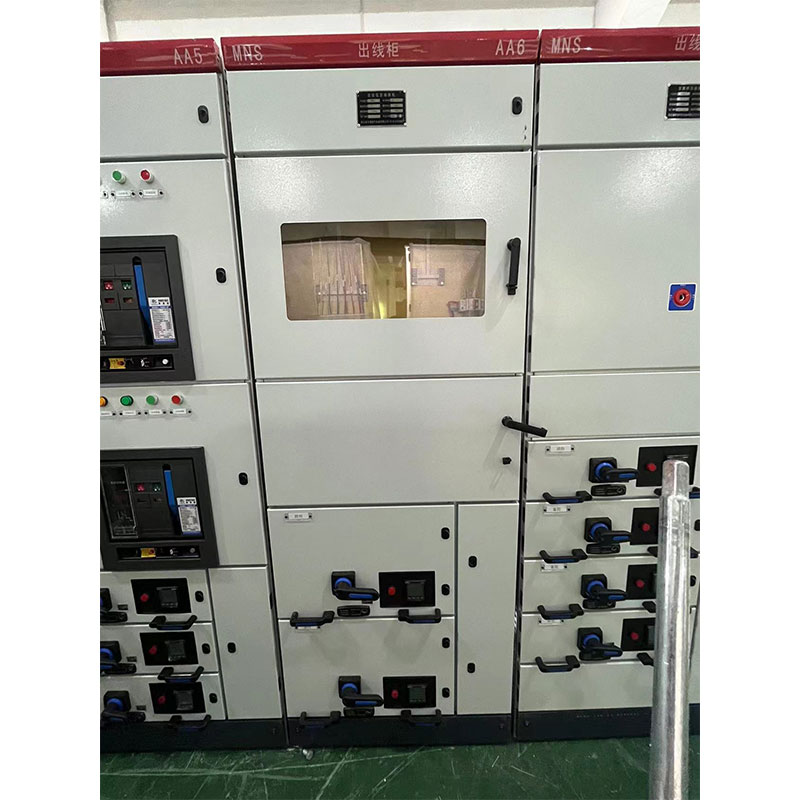

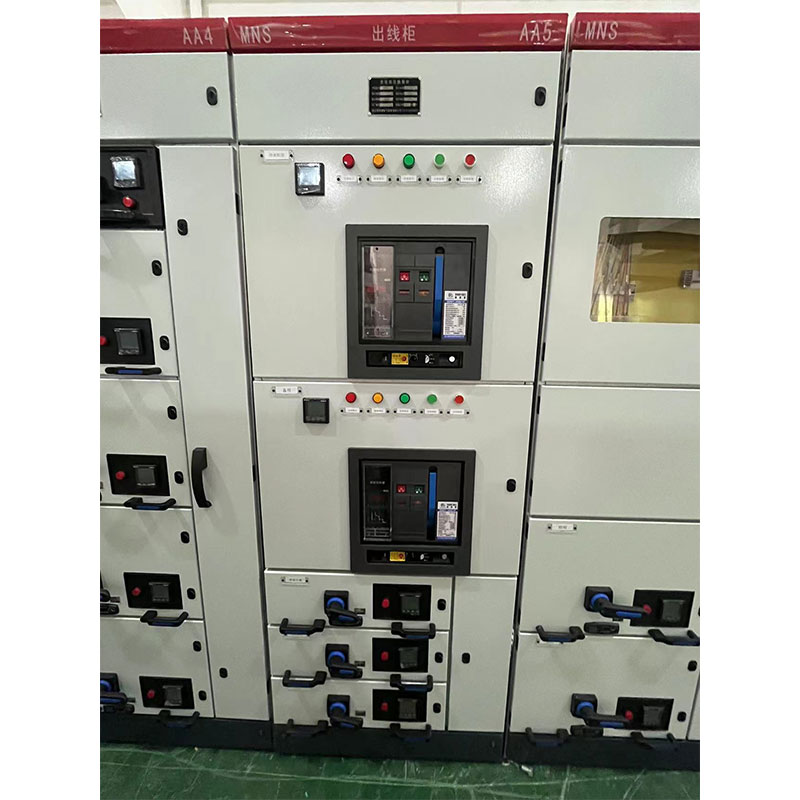

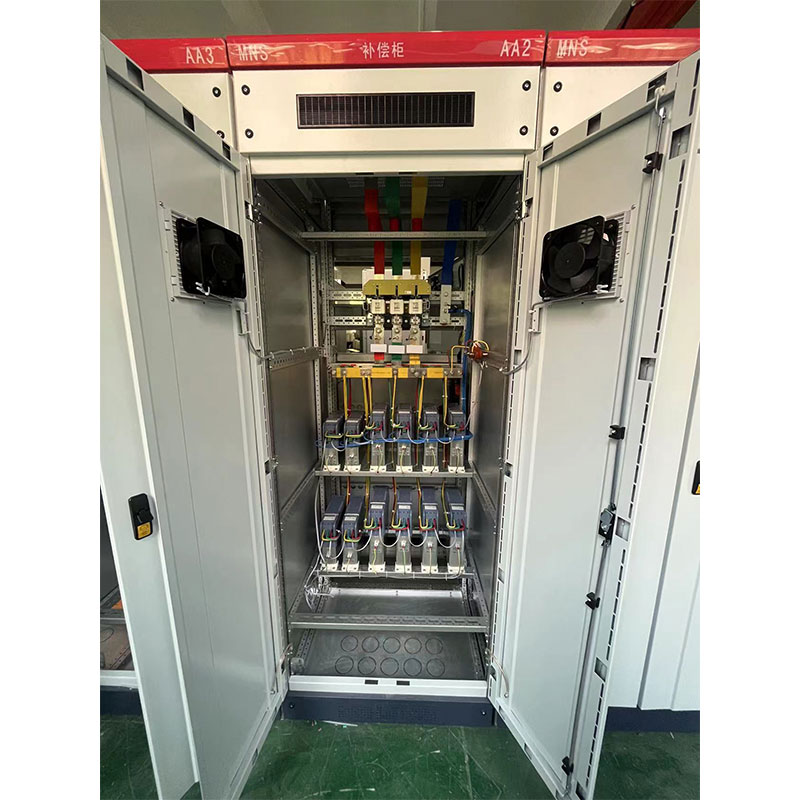

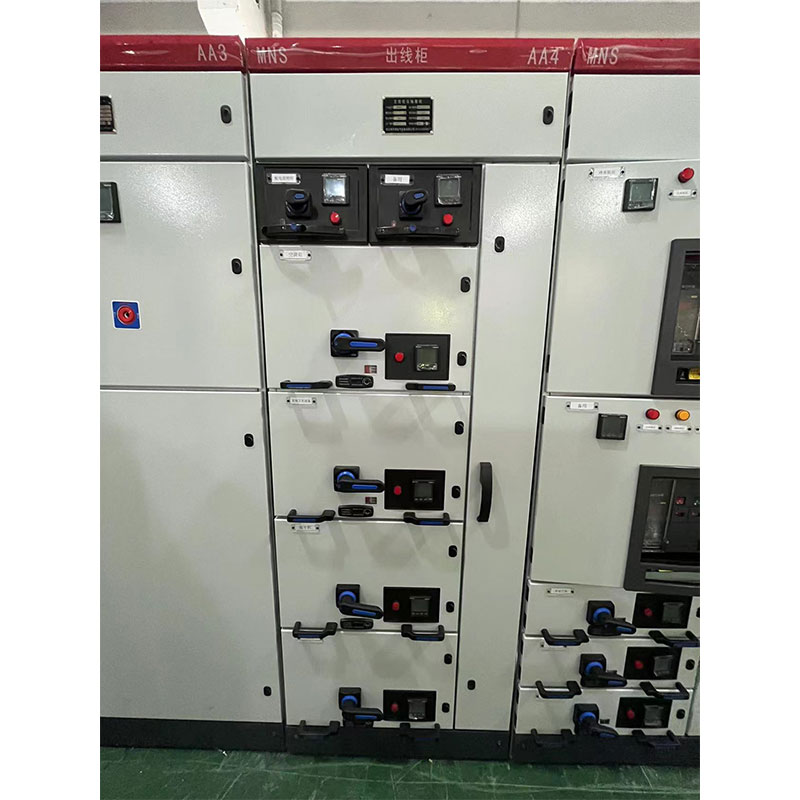

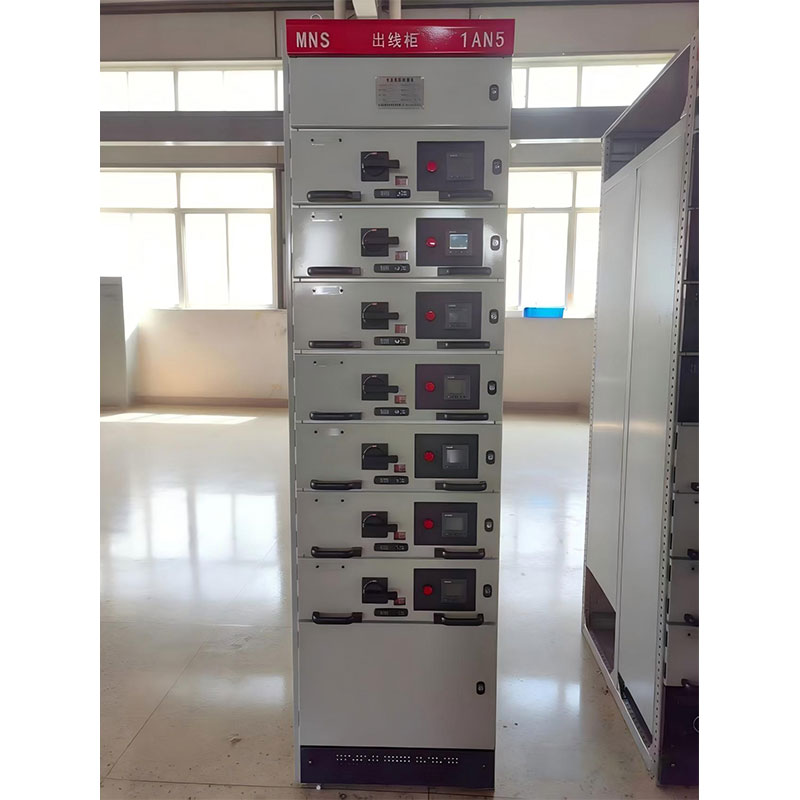

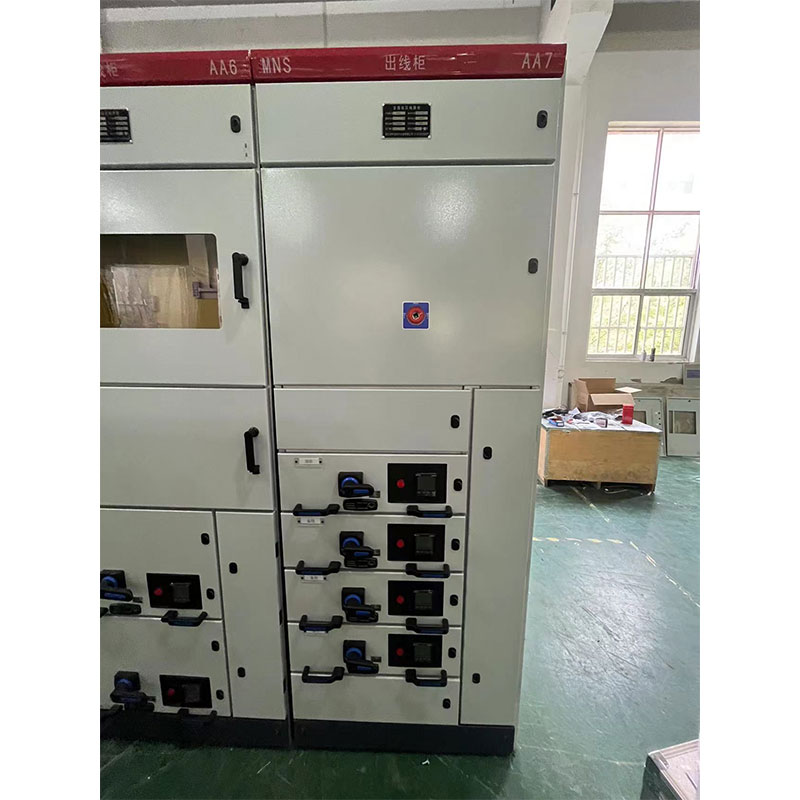

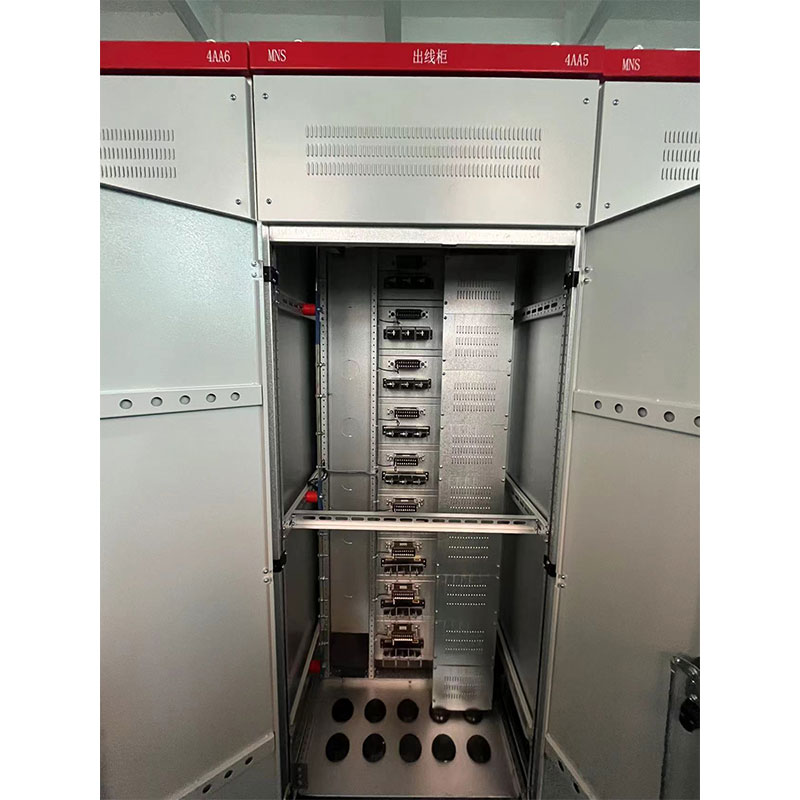

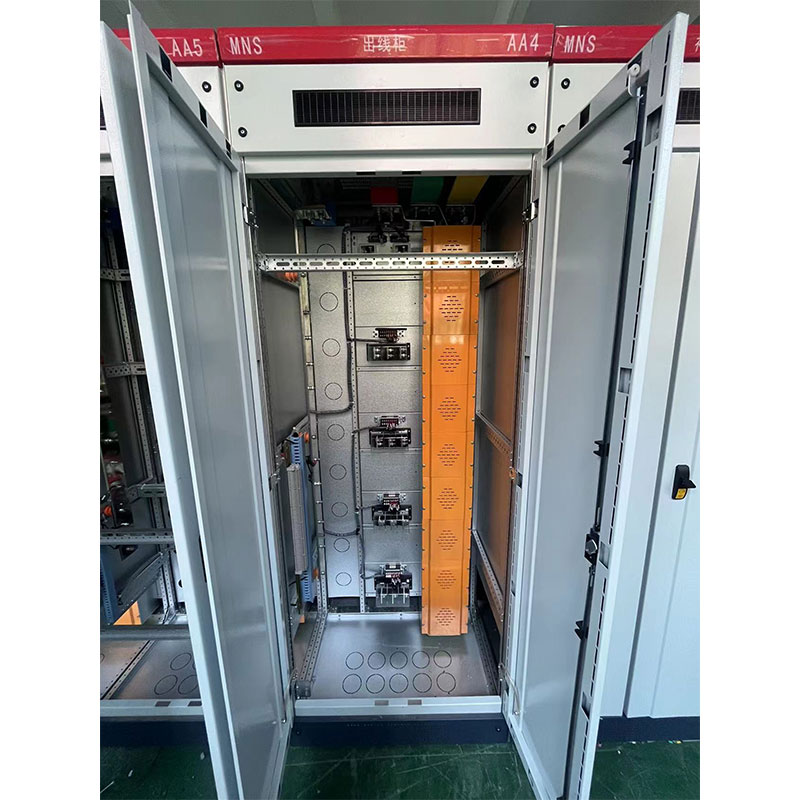

Низковольтный выдвижной шкаф управления (низковольтное комплектное распределительное устройство) MNS
Низковольтный выдвижной шкаф управления серии MNS представляет собой комбинированный низковольтный выдвижной шкаф управления (далее именуемый «устройство»), собранный из модульных компонентов.
Описание
маркер
Описание продукции:
Низковольтный выдвижной шкаф управления серии MNS представляет собой комбинированный низковольтный выдвижной шкаф управления (далее именуемый «устройство»), собранный из модульных компонентов. Данное устройство подходит для использования на электростанциях, подстанциях, в нефтехимической, металлургической, сталепрокатной, легкой и текстильной промышленности, на промышленных предприятиях и в шахтах, а также в жилых комплексах, высотных зданиях и других местах в качестве центра управления питанием, распределением и двигателями, а также для компенсации реактивной мощности, преобразования, распределения и управления электроэнергией в низковольтных распределительных системах переменного тока частотой 50–60 Гц номинальным рабочим напряжением 660 В и ниже.
В местах использования электроэнергии, таких как электростанции с большой единичной мощностью и крупномасштабная нефтехимическая промышленность, для низковольтных центров управления питанием и центров управления двигателями, он может удовлетворить особые потребности в интерфейсе с компьютером.
Устройство разработано в соответствии с требованиями энергетических ведомств, широкого круга потребителей электроэнергии и проектных организаций для удовлетворения потребностей постоянно развивающегося рынка электроэнергии в увеличении мощности, компьютерном интерфейсе, централизованном управлении питанием, удобстве монтажа и обслуживания, сокращении времени ликвидации аварий и т.д., на основе принципов безопасности, экономичности, рациональности и надежности, и представляет собой новый тип низковольтного выдвижного шкафа управления. Продукт обладает такими характеристиками, как высокая отключающая и включающая способность, хорошая динамическая и термическая стойкость, гибкость электрических схем, удобство комбинирования, высокая серийность и практичность, новаторская конструкция, высокая степень защиты и может быть выбран пользователями в качестве нового типа низковольтного выдвижного шкафа управления.
Значение модели изделия:
● M: модульный, модульный (по размерам)
● N: новый
● S: система
Основные технические параметры
| Параметр | Единица измерения | Техническое значение |
| Номинальное рабочее напряжение | В | 400 |
| Номинальная частота | Гц | 50 |
| Номинальное напряжение изоляции | В | 690 |
| Номинальное напряжение изоляции вспомогательных цепей | В | 400 |
| Номинальное выдерживаемое импульсное напряжение | кВ | 8 |
| Номинальный ток | А | 400~4000 |
| Место установки | / | внутри помещений |
| Степень защиты | / | IP30, IP40, IP31, IP41 |
Характеристики изделия:
● Компактная конструкция: размещение большого количества функциональных блоков в меньшем пространстве;
● Высокая универсальность конструкции, гибкая сборка: используется модульная конструкция с шагом 25 мм, что обеспечивает удобное разделение пространства внутри шкафа и возможность увеличения глубины ящиков, удовлетворяя требованиям различных конструктивных форм, степеней защиты и условий эксплуатации;
● Использование стандартных модулей: могут быть скомпонованы стандартные блоки защиты, управления, переключения, регулирования, измерения, индикации и т.д., пользователь может произвольно выбирать и компоновать по мере необходимости. Более 200 видов сборочных элементов позволяют создавать различные варианты каркасных конструкций и выдвижных блоков.
● Безопасность: использование высокопрочных трудновоспламеняемых инженерных пластиковых компонентов эффективно повышает безопасность защиты;
● Высокие технические характеристики: основные параметры достигают мирового технического уровня;
● Экономия площади: высокая степень унификации, стандартизации и нормализации позволяет значительно сократить площадь для хранения и транспортировки сборочных элементов, эффективно использовать пространство распределительного помещения.
Указания по заказу:
При заказе пользователь должен предоставить следующие данные:
● Полную модель изделия, включая номер схемы главной цепи и номер схемы вспомогательной цепи;
● Схему порядка комбинаций главной цепи системы;
● Принципиальную электрическую схему вспомогательной цепи;
● Список компонентов внутри шкафа;
● Параметры уставок напряжения, тока, времени и т.д. в цепи;
● Другие особые требования, не соответствующие нормальному использованию изделия.
