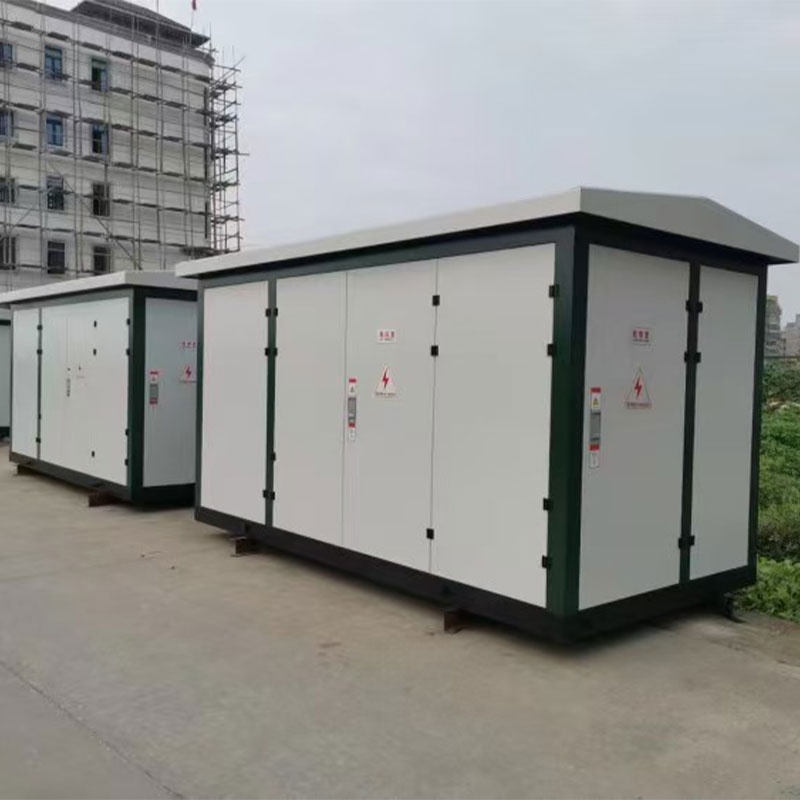

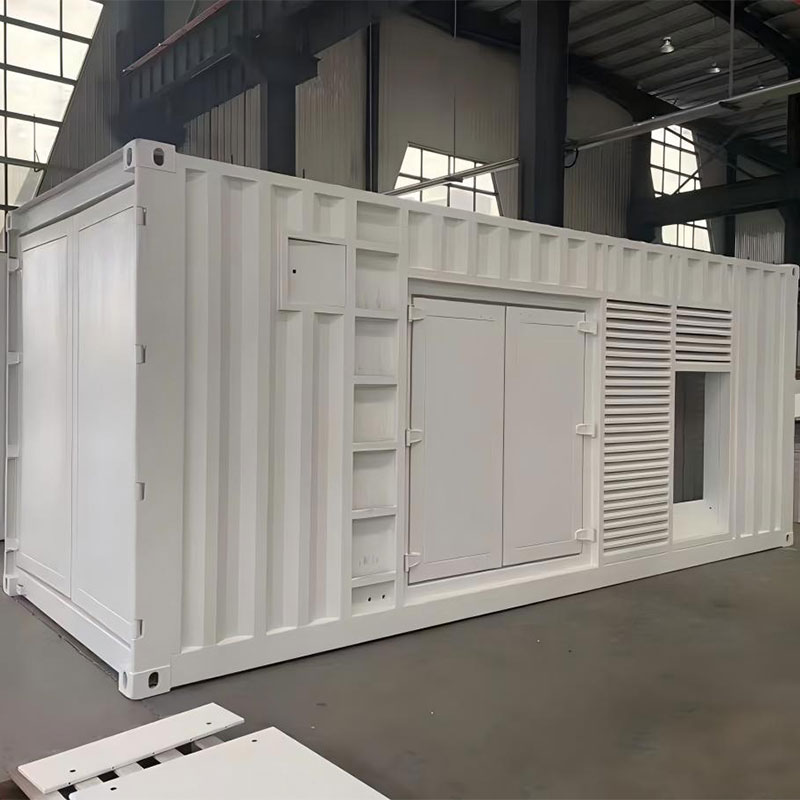

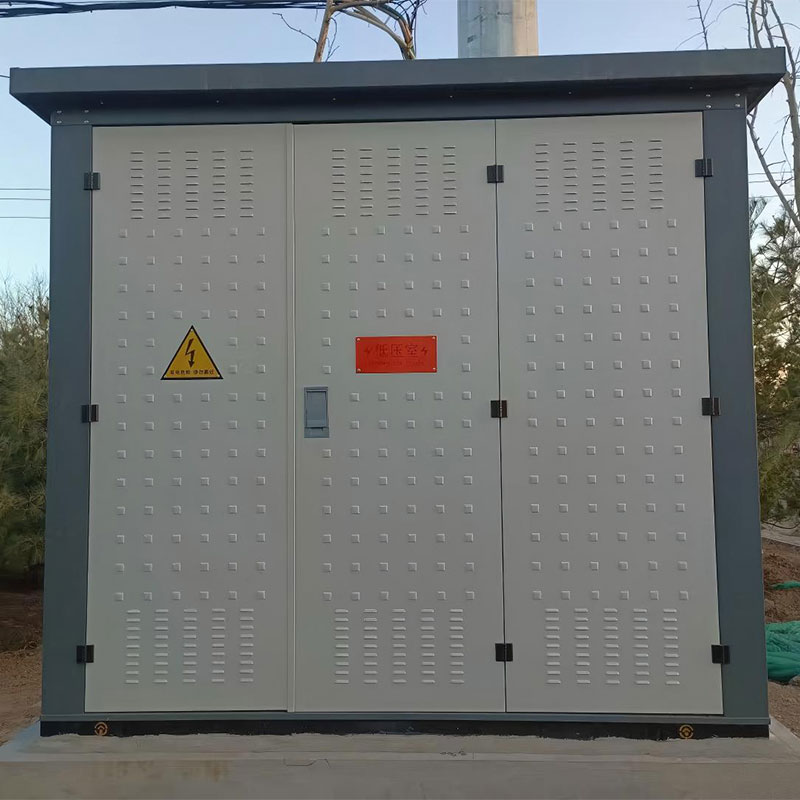

Предварительно смонтированная трансформаторная подстанция для фотоэлектрических электростанций YBW-120,8-2000
YBW-12/0,8-2000 – предварительно собранная повышающая трансформаторная подстанция для фотоэлектрических станций. YBW-12/0,8-2000 представляет собой наружную повышающую подстанцию на 12 кВ/0,8 кВ, 2000 кВА, специально разработанную для фотоэлектрических станций. Основная функция – повышение переменного тока напряжением 0,8 кВ с инверторов до 12 кВ для присоединения к электросети.
Описание
маркер
Описание продукции
YBW-12/0,8-2000 – предварительно собранная повышающая трансформаторная подстанция для фотоэлектрических станций. YBW-12/0,8-2000 представляет собой наружную повышающую подстанцию на 12 кВ/0,8 кВ, 2000 кВА, специально разработанную для фотоэлектрических станций. Основная функция – повышение переменного тока напряжением 0,8 кВ с инверторов до 12 кВ для присоединения к электросети. Является основным повышающим оборудованием для распределительных и централизованных ФЭС.
Позиционирование продукта и стандарты
Основное позиционирование
● Тип: специализированная повышающая подстанция для фотоэлектрики (европейского / китайского типа)
● Назначение: повышение напряжения с 0,8 кВ на стороне инвертора до 12 кВ на стороне сети с последующим присоединением к сети
● Совместимость: строковые / централизованные инверторы, фотоэлектрические матрицы класса 2000 кВА
● Преимущества: заводская сборка, монтаж на месте краном, быстрое присоединение к сети, адаптация к прерывистой генерации фотоэлектрики
Выбор трансформатора (специализированный для ФЭС)
● Масляный трансформатор (S14-M-2000/12/0,8): полностью герметичный, низкие потери, хорошая теплоотдача, стандартное решение для наружных ФЭС
● Аморфно-сплавной трансформатор (SH15-M-2000/12/0,8): снижение холостых потерь более чем на 60%, оптимальный выбор для станций с высоким числом часов использования
● Сухой трансформатор (SCB14-2000/12/0,8): пожаробезопасный, без утечек, для крышных / внутренних фотоэлектрических проектов
Конструкция и специализированная комплектация для ФЭС (три независимых отсека)
1. Высоковольтный отсек (сторона присоединения 12 кВ)
● Комплектация: кольцевой шкаф HXGN-12 / вакуумный выключатель VS1-12/630-20
● Функции: присоединение к сети, защита, учет, защита от молний
● Защита: от перетока, мгновенная, от нулевой последовательности, от перенапряжения, от недонапряжения
● Учет: высоковольтный учетный шкаф (соответствует требованиям сетевого учета)
● Защита от молний: оксидно-цинковые разрядники класса 10 кВ
2. Трансформаторный отсек (сердце повышения напряжения)
● Теплоотдача: внешние радиаторы + интеллектуальное принудительное воздушное охлаждение (управление по температуре)
● Контроль: уровень масла, температура масла, давление, газовое реле
● Защита: сигнализация при перегреве (85 °С), отключение при критическом перегреве (95 °С)
● Шумоподавление: звукоизоляционная вата + глушители, уровень шума ≤55 дБ
3. Низковольтный отсек (сторона инверторов 0,8 кВ)
● Ввод: универсальный выключатель (1600 А/2000 А), адаптированный к выходу инверторов
● Сборка: многоконтурная сборка (4–8 цепей) для подключения нескольких инверторов
● Фильтрация: специализированный фильтрующий реактор для ФЭС (подавление гармоник)
● Компенсация: динамическая компенсация реактивной мощности (SVG / конденсаторные батареи, адаптация к колебаниям фотоэлектрики)
● Мониторинг: интеллектуальное комплексное релейное устройство, контроль качества электроэнергии, интерфейсы связи (Modbus/104)
4. Корпус подстанции (специализированный для наружной ФЭС)
● Материал: горячеоцинкованная сталь + фторуглеродное покрытие / нержавеющая сталь, срок службы от коррозии ≥25 лет
● Компоновка: Т-образная / прямоугольная, компактная и эффективная
● Функции: степень защиты IP54, защита от дождя, пыли, песка, конденсата, несанкционированного доступа
● Вентиляция: интеллектуальная температурно-управляемая вентиляция, работа при −40 °С до +55 °С
Специализированные преимущества для фотоэлектрики
1. Совместимость по напряжению: низковольтная сторона 0,8 кВ, идеально соответствует выходу стандартных фотоэлектрических инверторов
2. Подавление гармоник: встроенный фильтрующий реактор, снижение гармоник и соответствие требованиям присоединения к сети
3. Динамический отклик: адаптация к прерывистым колебаниям генерации, стабильное напряжение, быстрая регулировка реактивной мощности
4. Интеллектуальный мониторинг: контроль всех параметров, дистанционная связь, предупреждение о неисправностях, режим без постоянного персонала
5. Быстрое присоединение: заводская сборка, монтаж краном, ввод в эксплуатацию за 1–3 дня
Типичные области применения
● Распределительные фотоэлектрические станции (крыши, заводы, горные районы)
● Централизованные фотоэлектрические станции (крупные наземные станции Северо-Запада и Северного Китая)
● Проекты «рыбачество + фотоэлектрика», «сельское хозяйство + фотоэлектрика», «скотоводство + фотоэлектрика»
● Комплексные проекты «фотоэлектрика + накопитель энергии»
Кластеры фотоэлектрических зарядных станций, фотоэлектрические микросети
