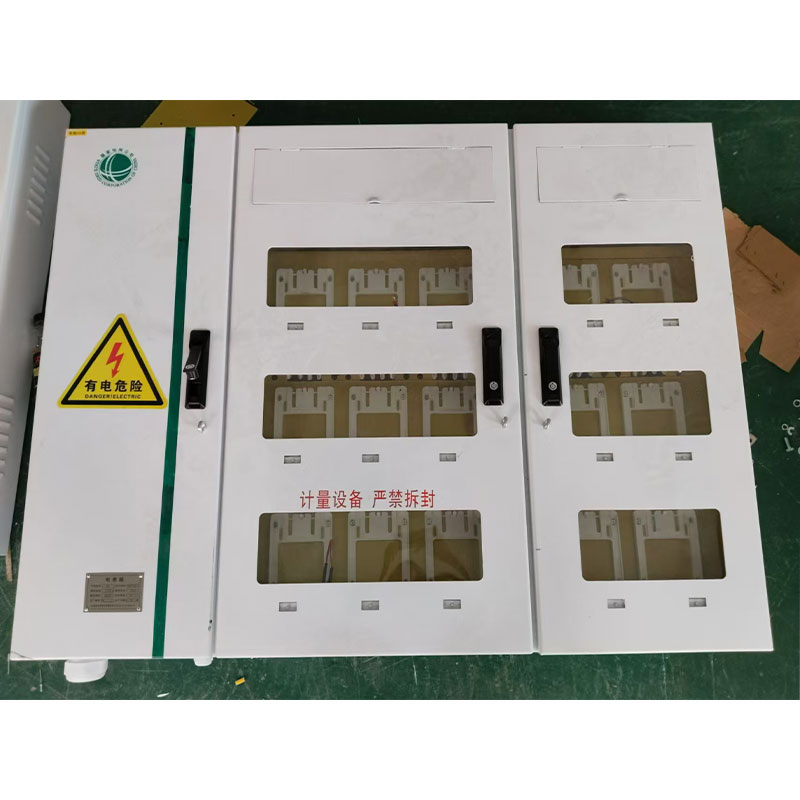

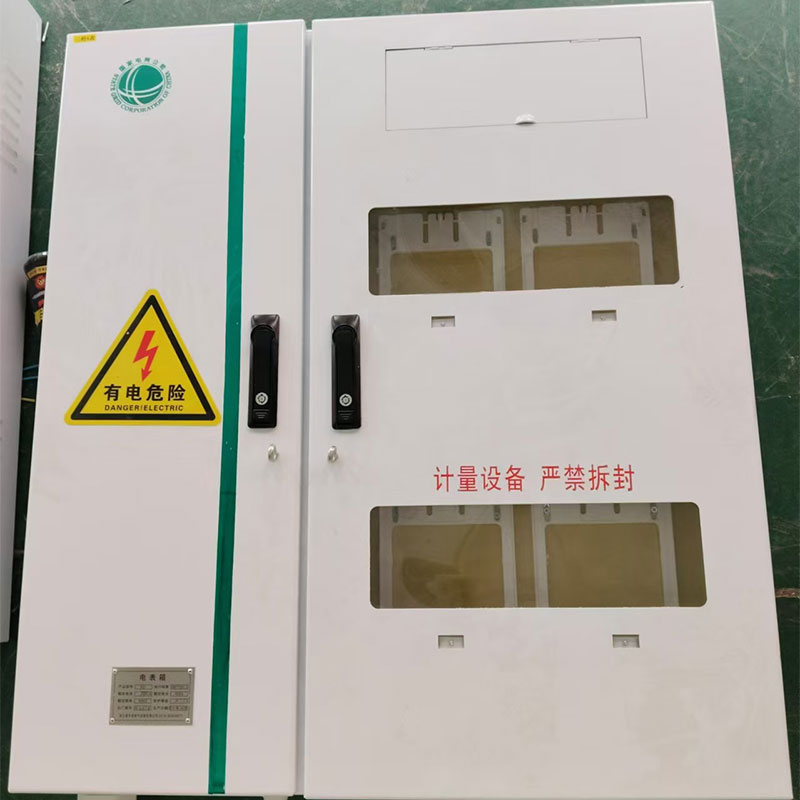

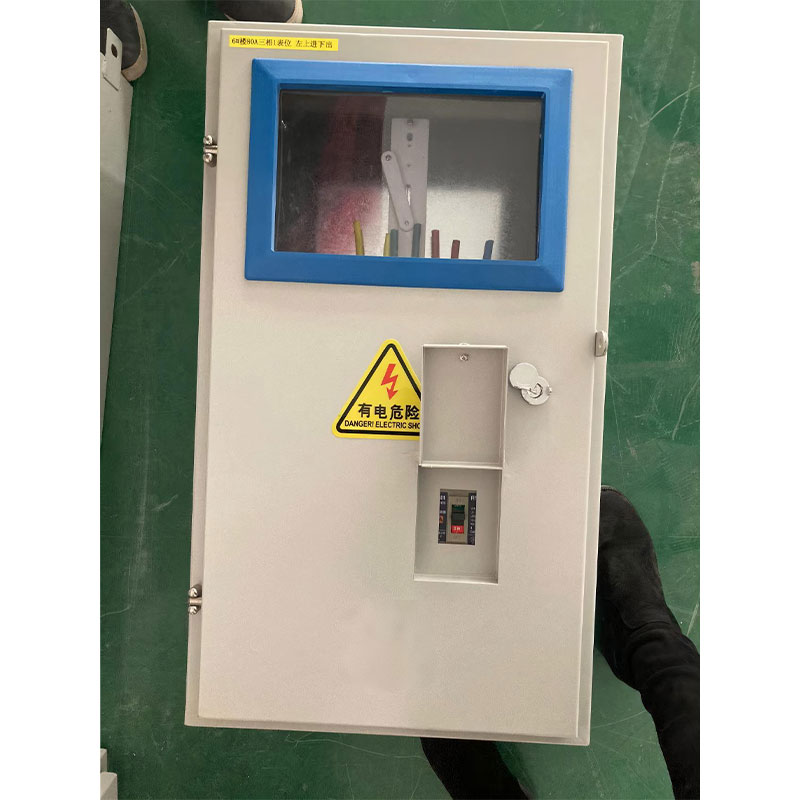

Трехфазный шкаф учета электроэнергии
Металлический шкаф учета электроэнергии серии XD представляет собой герметичное низковольтное устройство учета, соответствующее государственным стандартам на низковольтные комплектные распределительные устройства и устройства управления, широко используется в системах низковольтного распределения электроэнергии напряжением 380 В переменного тока и ниже, и может удовлетворить потребности в учете электроэнергии, распределении электроэнергии и защите безопасности в условиях как внутри помещений, так и на открытом воздухе.
Описание
маркер
Обзор продукции:
Металлический шкаф учета электроэнергии серии XD представляет собой герметичное низковольтное устройство учета, соответствующее государственным стандартам на низковольтные комплектные распределительные устройства и устройства управления, широко используется в системах низковольтного распределения электроэнергии напряжением 380 В переменного тока и ниже, и может удовлетворить потребности в учете электроэнергии, распределении электроэнергии и защите безопасности в условиях как внутри помещений, так и на открытом воздухе.
Данное изделие на этапе проектирования в полной мере впитало многолетний опыт эксплуатации на местах, обеспечивая научную обоснованность и рациональность всех стандартных показателей, а также гарантируя высокую эффективность и удобство на всех этапах: от транспортировки до монтажа и эксплуатации низковольтных шкафов учета. Изделие имеет цельносварную металлическую конструкцию, обладает ключевыми преимуществами: разнообразие форм, высокая практичность, новаторская конструкция, высокая механическая прочность. Внутренние компоненты размещены по принципу централизации. В зависимости от фактических потребностей пользователя можно изготовить индивидуальное изделие с различным количеством цепей, адаптированное для нужд учета электроэнергии в жилых, коммерческих, промышленных и других сценах.
Значение модели изделия:
● X: ящик / распределительный шкаф
● D: учет электроэнергии
Основные технические параметры
| Параметр | Единица измерения | Техническое значение | |
| Номинальное рабочее напряжение | В | 400, 380 | 220 |
| Номинальная частота | Гц | 50 | |
| Номинальное напряжение изоляции | В | 400 | |
| Номинальное выдерживаемое импульсное напряжение | кВ | 4 | |
| Номинальное рабочее напряжение | А | 10~250 А | |
| Номинальный кратковременный выдерживаемый ток | кА | 6 | |
| Номинальный пиковый выдерживаемый ток | кА | 10,2 | |
| Место установки | / | внутри помещений, на открытом воздухе | |
| Способ монтажа | / | настенный, встраиваемый в стену, напольный | |
| Цвет покрытия | / | PAL7035 (по умолчанию), возможна индивидуальная настройка | |
| Материал корпуса | / | холоднокатаная сталь, нержавеющая сталь | |
| Степень защиты | / | IP44, IP40, IP34D, IP30, рабочая поверхность IP20C | |
Характеристики изделия:
● Безопасность и соответствие нормам: герметичная конструкция + металлический корпус, обеспечивает высокую механическую прочность и защитные свойства, соответствует обязательным государственным стандартам, исключает риск хищения электроэнергии и случайного прикосновения.
● Гибкая настройка: поддержка настройки различного количества цепей, материалов, цветов, адаптация для различных сценариев учета: однофазный / трехфазный, один счетчик / несколько счетчиков.

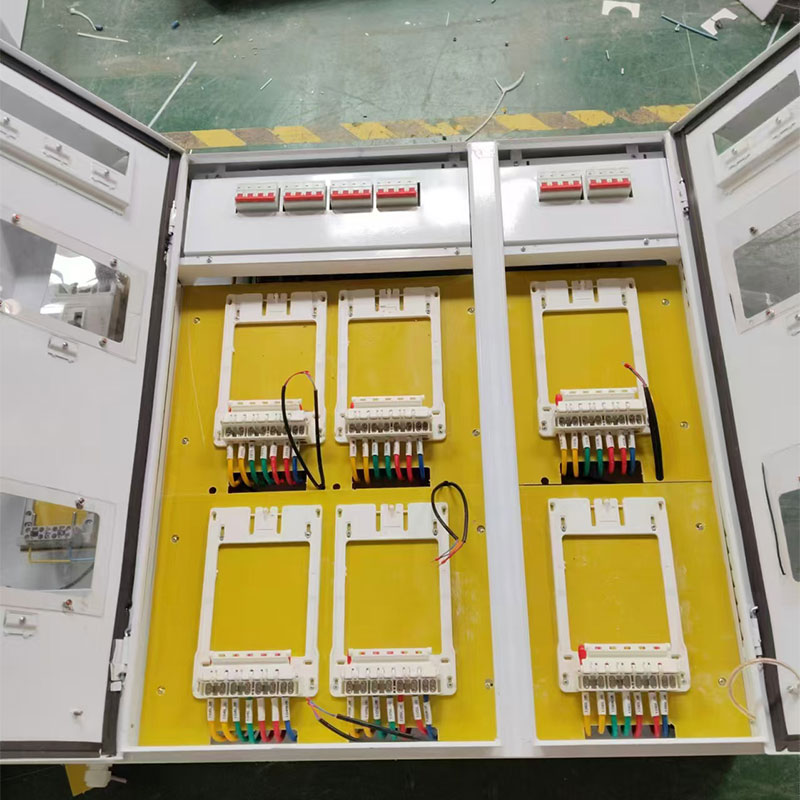

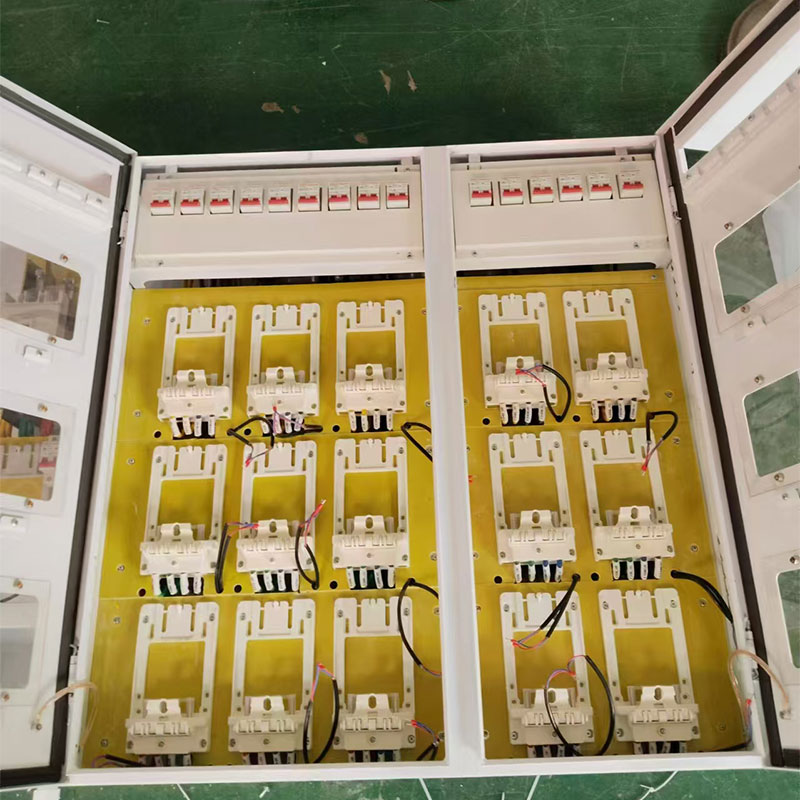

● Удобство эксплуатации и обслуживания: централизованное размещение компонентов + прозрачное смотровое окно, снятие показаний и ремонт без вскрытия шкафа, повышение эффективности эксплуатации и обслуживания.
● Адаптация к сценариям: поддержка различных способов монтажа: внутри помещений / на открытом воздухе, настенный / встраиваемый в стену / напольный, охватывает потребности в электроэнергии для всех сценариев: жилые дома, магазины, промышленность и т.д.
